大口徑螺旋管自動化探傷設備介紹

大口徑螺旋管自動化探傷設備是公司研發自動探傷設備系列產品，采用超聲波——橫梁式水膜法探傷，適用于直徑300-2500mm、壁厚8-16mm的螺旋焊鋼管探傷。系統采用計算機控制與信號實時采集處理相結合技術，利用多通道數字探傷儀在高速計算機的支持下，實現自動檢測缺陷，自動評估缺陷，顯示并記錄（缺陷）回波幅值、存儲和打印檢測數據、按用戶要求格式自動生成檢測報告。

設備詳細介紹及報價請聯系  李經理189-311-80976

大口徑螺旋管檢測范圍

螺旋焊管焊縫及全管體超聲波自動檢測。

螺旋焊管（雙面埋弧焊、預精焊等）焊縫及全管體超聲波自動檢測。

大口徑螺旋管自動化探傷設備

大口徑螺旋管自動化探傷設備探傷檢測工藝

焊縫縱、橫向缺陷檢測，焊縫鈍邊區串列檢測及焊縫熱影響區分層檢測

管端盲區：縱向及分層檢測 ≤ 50mm；橫向檢測 ≤ 50+2×T（T為壁厚）

檢測方法：螺旋焊縫：水膜法

　　　　　直縫焊管：水膜法或水柱射流法

　　　　　ERW/HFW焊管：水柱射流法

檢測通道：焊縫超聲檢測8通道、管體超聲波檢測40通道

                 焊縫中縱傷為4通道，橫傷為2通道，分層為2通道。

                 母材探傷為40通道。

大口徑螺旋管自動化探傷設備工藝描述

被探鋼管由輥道送檢測區域，檢測探頭落下對鋼管進行焊縫高精度探傷。視鋼管有無缺陷，分別給出相應的控制信號；同時，可實時打標、存儲、打印探傷報表，對探傷結果進行統計。根據要求生成統計報表。設備電控由PLC控制，可靠性高，可實現全過程自動化探傷，也可手動操作及標樣調試。輸送、檢測、報警等全部采用PLC實時自動控制。

大口徑螺旋管自動化探傷設備技術參數

● 檢查缺陷的種類：虛焊、未焊透、內外穿透傷、折疊、夾雜、裂縫、裂紋、凹坑等表面、近表面缺陷等

● 探傷速度:0～5m/min

● 探傷管徑:219～2640mm

● 鋼管長度：5-12m

● 壁厚：6--16 mm

● 探傷通道數:焊縫8通道、管體24通道

● 檢測靈敏度：NB/T47013-2015.3

● 探傷設備綜合性能指標：NB/T47013-2015.3

● 檢出缺陷后處理：即時給出聲光報警信號

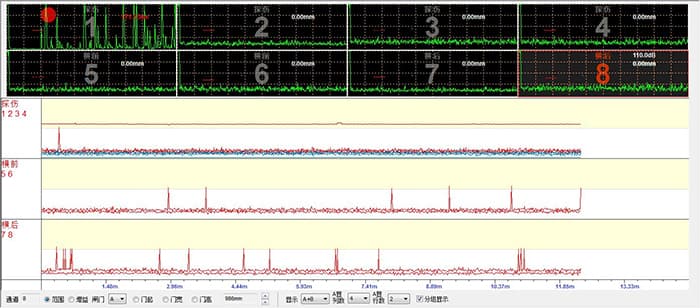

焊縫超聲波掃查界面

檢測標準

◆ API SPEC 5L 《管線鋼管規范》（第45版）

◆ DEP31.40.20.37 （2011）《殼牌管線管規范》

◆ GBT11345-2013 《焊縫無損檢測超聲波檢測技術、檢測等級和評定》

◆ ASME A578/A578M-96  ASTM A53  ASTM A500  JIS G3444  GB/T 3091

◆ Q/SY GJX 101-2010《中國石油管道建設項目部天然氣輸送管道用鋼管通用技術條件》

大口徑螺旋管自動化探傷設備質保期及售后服務

大口徑螺旋管自動化探傷設備自設備合格驗收之日起，設備保用期為一年。在保期內，因設備設計或制造等我方原因造成的損壞，我方立即給予免費修復或更換，此工作一般應在2—3天內完成。
